METRA Trübungsmessung

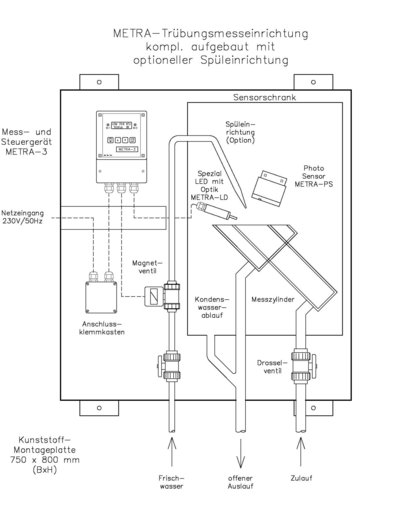

Trübungsmesseinrichtung METRA, bestehend aus spez. Sensoreinrichtung, die durch Oberflächenabtastung des Messwassers auch bei extremer Belastung durch Verschmutzung die präzise Messung gewährleistet. Über einen Messzylinder läuft das Messwasser offen ab. Eine entsprechende Speziallampe bringt gebündeltes Licht auf die fließende Wasseroberfläche. Die Fotosensorik tastet den Streulichtanteil ab. Bei zunehmender Verschmutzung des Wasser nimmt dieser Streulichanteil zu, was am Mess- und Steuergerät METRA-5 angezeigt wird. Das Gerät ist durch einen verstellbaren Sollwert in der Lage auf unterschiedliche Wasserqualitäten zu reagieren. Zur Verfügung steht ein potentialfreier Wechslerkontakt zur Steuerung von Ventilen, Motoren, Pumpen etc. Durch integrierte Alarmmeldeeinrichtung mit potentialfreiem Wechslerkontakt wird die Betriebssicherheit des METRA–Systems unterstützt. Es stehen zwei frei einstellbare MAX-und MIN-Grenzwerte zur Verfügung. Der MIN-Grenzwert alarmiert wenn z.B. das Meßsystem, bedingt durch einen Ausfall der Speziallampe, kein Signal mehr abgibt. Die Stromausgangskarte für Fernanzeige 0(4)-20mA ist im Gerät integriert und ermöglicht die proportionale Steuerung einer Dosierpumpe (z.B. für Flockungsmittel).

Bestandteil der Messeinrichtung ist außerdem ein Anschlussklemm- und Steuerkasten für Netzein- und Ausgänge. Zudem beinhaltet dieser auch das Netzteil für die geregelte Kleinspannung für die Speziallampe sowie in Verbindung mit Option automatischer Spüleinrichtung den einstellbaren Spülintervall-Timer.

Die Service- und Messgenauigkeit wird bei belastetem Messmedium zusätzlich durch die automatische Spüleinrichtung unterstützt. Eine Zeitsteuerung im Anschlussklemm- und Steuerkasten öffnet zyklisch eine im Sensorschrank integrierte Spüleinrichtung, die mit Frischwasser den Messzylinder reinigt. Zusätzlich wird durch ein Abschlämmventil die zusätzliche Spülwassermenge abgeleitet. Durch die automatische Einrichtung sind manuelle Reinigungen in den meisten Fällen nicht mehr erforderlich.
